1.1 本说明书适用于额定电压为10KV，额定容量630KVA（和315KVA）以下系列的有载调容调压分接开关。

　　1.2 额定电压10KV有载调容调压分接开关，适用于交流50HZ、一次侧线额定电压为10KV，额定通过电流为60A（和30A）及以下，配装油浸式变压器，是有载调容调压变压器的一个组成部分。本开关应选用本厂的相应配套的智能配电终端，作为开关操作控制机构。本开关的基本作用是将开关的分接头连接至调容调压变压器线圈的相应分接头，在变压器带负荷的状态下，根据配电终端发出的信号，进行自动地切换分接位置，以及对高压线圈进行星-角切换，低压侧串并联切换，从而达到调节变压器容量，保证电压质量，提高系统功率因数，减少无功消耗的有效措施之一。智能配电终端，可用手动操作，也可以根据二次侧电流电压信号，自动操作开关完成切换任务。

　　1.3 本开关的基本技术数据如下：

　　开关额定工作电流为 630KVA：高压侧60A、低压侧550A及以下；

　　315KVA：高压侧30A、低压侧300A及以下；

　　开关额定工作电压为10KV；

　　1.4 本有载分接调容开关适用于下列工作条件：

　　周围空气的最低温度为-25℃，最高温度为+40℃，

　　变压器油的最低温度为-25℃，最高温度为+100℃，且不能受潮，

　　开关安装场合与垂直面的倾斜度不超过5度。

　　1.5 本有载分接开关不适用于下列工作条件：

　　充满导电尘埃的介质环境；

　　腐蚀性气体或蒸汽的浓度足以破坏金属及绝缘介质的环境中；

　　有爆炸危险的场合。

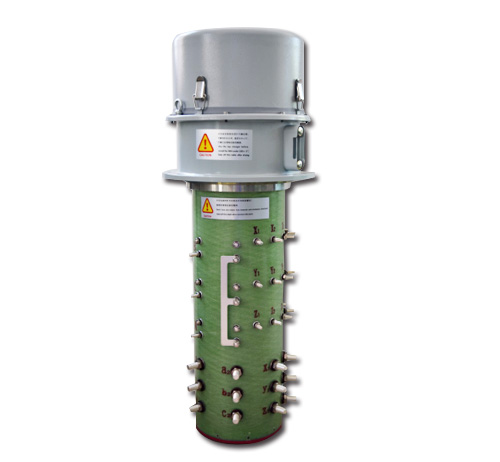

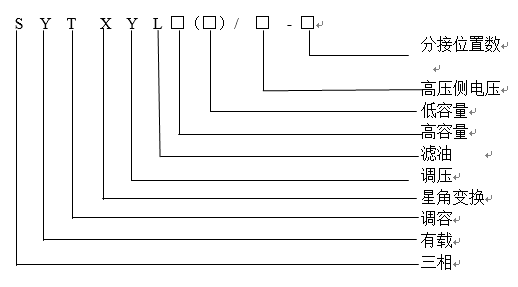

　　1.6 有载调容调压分接开关型号说明：

　　例如：SYTXYL—315（100）/10-7表示在线滤油型三相有载调容调压星角变换分接开关，开关额定容量为315KVA（星接时为100KVA），额定电压为10KV（高压侧），电压档位分接数为7档。

开关的安装

　　2.1 开关和变压器油箱平面的连接依靠焊在油箱上的螺栓与开关安装法兰连接固定，螺栓的长度至少为36毫米，开关的安装法兰和变压器油箱之间有安装垫圈（耐油橡胶）作为密封材料；

　　2.2 开关在安装前应进行干燥处理，干燥时间为48小时，温度为100±5℃，最好在真空下进行，干燥后的交流耐压标准，开关载流体对地绝缘应满足工频耐压35KV一分钟的要求（试验时，开关应浸在绝缘强度35KV变压器油中），干燥后必须检查紧固件是否松动，若发现松动时，必须重新紧固及止退防松；

　　干燥时，需将防雨帽卸下，旋下释放阀。注油也可利用此处。

　　2.3 请按开关外形尺寸图中的标号进行接线。

　　2.5 开关使用前体内应注入油质良好的变压器油，油位应达到油标红线刻划的油平面，要求油质的绝缘强度在40KV以上；

　　2.6 开关随变压器出厂及用户使用时，务必将航插防护罩安装好，防止进水，使开关电气部分受潮。

开关的使用

　　本开关配装有智能终端，进行自动和手动操作。

　　开关在投入运行前应作以下检查

　　3.1 开关投入运行前应进行10个循环操作，以检查开关的机械动作是否灵活，限位是否可靠，本开关上的限位螺钉是作为控制器电器连锁失灵后才会使用的机械限位，正常情况下不使用；

　　3.2 应测量变压器高、低压侧线圈（连接上本开关后）在各分接及高容和低容位置时的直流电阻与出厂数据相比较，以判断是否正常；

　　3.3 检查油质是否良好。

开关运行及检修

　　在变压器运行前必须检查开关及附件的连接的密封是否良好

　　各种连线是否接触良好

　　4.1 开关投入运行后，用户应定期检查变压器油质，要求油质耐压维持在25KV以上，开关每工作1年，至少采油样1次，进行微水和电压击穿实验；油样采集可以从卸下释放阀处进行。

　　当油击穿电压低于25 kV时，应开盖更换滤芯，滤油。一般可结合检修，在停电的情况下进行，打开开关防雨罩,卸下滤油罐上盖，更换滤芯，（滤芯需向本公司购买），更换滤芯后，重新安装好开关，使滤油电机工作， 10分钟即可。

　　4.2 用户对于运行和维修的情况，请作好记录，如有特殊情况，请随时与我厂联系，以互相交流运行和维修经验；
