有载调容调压开关的设置及操作

发布日期：2016-11-05 00:00 来源：http://www.lnjldq.cn 点击：

一种有载调容调压开关，包括设置在变压器油箱内腔中的安装板，以及置于该安装板顶部的操作部件和位于该安装板底部的开关部件；所述操作部件包括结构相同的调容操作机构、第一调压操作机构和第二调压操作机构，所述开关部件包括结构大致一致的第一调容开关、第二调容开关和第三调容开关，以及第一调压开关和第二调压开关；所述调容操作机构、第一调压操作机构或第二调压操作机构具有一套双稳态永磁组件及其拨动杆，所述拨动杆的上端与双稳态永磁组件中的铁芯相关联；所述第一调容开关、第二调容开关、第三调容开关、第一调压开关或第二调压开关，包括一只绝缘筒，该绝缘筒的筒腔内设有一套传动组件和一组动触片，筒壁下部嵌有三组静触片；其特征是：所述绝缘筒的筒腔呈密封真空状，所述一组动触片和三组静触片的切换面均位于所述绝缘筒的真空筒腔内。

有载调容调压开关作为优选具体实施时，所述绝缘筒的筒体由上筒体、下筒体、上盖板和下盖板密封联接而成，其中金属材料制成的上筒体与非金属材料制作的下筒体螺接成一体；所述三组静触片嵌设在所述下筒体上；在所述上盖板中设有一根真空抽气管。

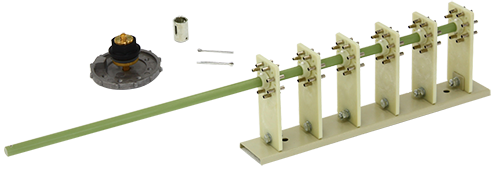

有载调容调压开关
