无励磁开关适用于什么样的变压器？

发布日期：2016-09-09 00:00 来源：http://www.lnjldq.cn 点击：

无励磁分接开关连接以及切换变压器导电杆分接抽头的装置,称为分接开关。分接开关的作用是在变压器停电的情况下,通过它来调节变压器的高压绕组的匝数在额定值的+5%～-5%的范围内变化,从而改变低压侧的电压,以充分适应用户对电压的需要。

无励磁开关适用于三相油浸变压器，在无励磁条件下，通过改变变压器导电杆一次线圈匝数以达到调整二次电压的目的。分接开关在油介质中温度最低－25℃，最高100℃。

长期载流的触头应能承受的短路电流试验值如表1-3所示。短路试验时分接开关应放在变压器油中操作3次，每次持续时间为2s±10%, 3次试验的初始峰值电流应达到试验电流均方根值的2.5倍±5% ；无同期合闸设备时可增大试验电流均方根值，并使3次试验电流均达到峰值，但每次持续时闾可减小为t≤2/n其中n为试验电流增大倍数。

无励磁开关浸在变压器油中，其长期载流的触头在1.2倍额定通过电流下对变压器油的稳定温升应不大于20K (测量时环境温度为空气一30~40℃，油一 30~100℃)。温升测量用热电偶法，测量周围介质温度的热电偶应放在被测试的触头下面不大于25mm的地方。测童过程中》若测得的温度上升速率小于lK/h时，即可认为温升已达到稳定状态。 10.电动机构如有电动操动机构，性能同有载分接开关的操动机构。

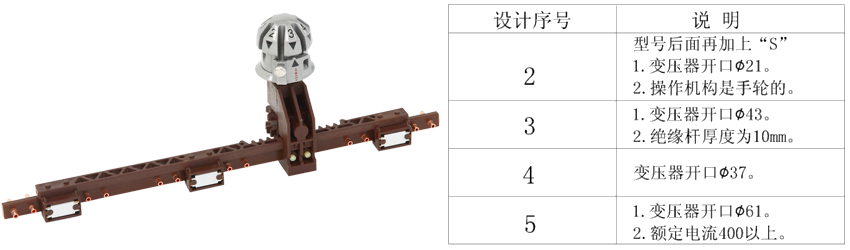

无励磁开关
